製品紹介

SGシリーズ(クローズドタイプ)

全周カバー

"接近性に優れたオープンタイプ"というものがYZシリーズの特長ですが、切削液を用いての加工には難ありでした。そこで山崎技研ならではのカバー機を作ることにより、その問題を見事解決しました。接近性はカバー無しの機械までとはいかないものの、ハンドルの位置は変えず、楽な姿勢での加工が可能となっています。

NCフライス盤・ハイエンド

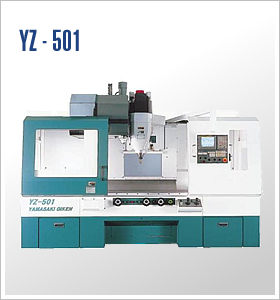

YZ-501
NCフライス盤 スーパーミルシリーズの究極形態
◆全周カバーで環境対策にも万全でありながら、人間工学に基づいた、楽な姿勢での操作性と接近性を実現
◆単品加工は熟成のガイダンス機能で最短加工を実現
◆4つのハンドルは独立、ドアを閉めた状態で接近操作
 全周カバーに加え、ATCも標準装備となっておりますので、マシニングセンタとして十分お使いいただけます。
■YZ-501仕様
テーブル 作業面積 1,600mm×500mm
最大積載質量(等分布) 500kg
移動量 ストローク(X軸×Y軸×Z軸) 1,050mm×500mm×700mm
距離 主軸端面からテーブル上面 max:900mm min:200mm
主軸 主軸回転速度 40〜3,000min−1
主軸端形状 NO.50
送り速度 切削速度(自動) 0〜6,000mm/min
切削速度(手動) 4〜4,000mm/min
早送り速度 10,000mm/min
電動機 主軸電動用 7.5/11kW
総電源容量 23KVA
据付 機械所要最大寸法(左右×前後×高さ) 3,600mm×2,484mm×2,746mm
ATC 工具収納数 24本

NCフライス盤・ハイエンド

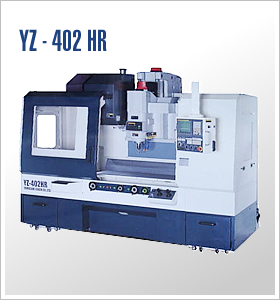

YZ-402HR
NCフライス盤 スーパーミルシリーズの究極形態
◆全周カバーで環境対策にも万全でありながら、人間工学に基づいた、楽な姿勢での操作性と接近性を実現
◆主軸テーパー40番タイプで高速回転仕様
主軸テーパーは40番タイプで、主軸最高回転数は標準で8,500min−1、オプションで10,000min−1もご用意しております。また全周カバーだけでなくATCも標準装備となっておりますので、マシニングセンタとして十分お使いいただけます。

◇YZ-402HR仕様

テーブル 作業面積 1,400mm×400mm
最大積載質量(等分布) 500kg
移動量 ストローク(X軸×Y軸×Z軸) 850mm×400mm×520mm
距離 主軸端面からテーブル上面 max:700mm min:180mm
主軸 主軸回転速度 80〜8,500min−1
主軸端形状 NO.40
送り速度 切削速度(自動) 0〜6,000mm/min
切削速度(手動) 4〜4,000mm/min
早送り速度(X,Y軸) 16,000mm/min
早送り速度(Z軸) 12,000mm/min
電動機 主軸電動用 7.5/11kW
総電源容量 23KVA
据付 機械所要最大寸法(左右×前後×高さ) 2,950mm×2,114mm×2,416mm
ATC 工具収納数 24本
