製品紹介
Ｒシリーズ（２軸制御）
| ハンドリングによるリアル運転 |
独立したハンドルは、汎用機として運転出来るよう配置。さらに各軸に有効／無効スイッチを設けるなど操作ミスを防ぐ機能を備え、制約の少ない自由なハンドル操作が行えます。ワーク基準点測定、ワーク基準面加工、試し加工、面取り加工などその時々の多彩な運転をシンプルに実現。また第4のハンドルを装備し、ガイダンス運転にて単品加工を安心して確実に、そしてスピーディーに加工する事が出来ます。リミット機能は自動送りに加え手動ハンドルにも有効。切り込み過ぎを防ぎ正確な加工が行えます。
| パターン入力加工（加工ガイダンス） |
プログラムを全く使わず、豊富なメニューより選択し、案内図に従って数値を入力するだけで運転が出来る少量生産向け機能を搭載。第4のハンドルで斜め、円弧、ポケット、パターン位置決めなどが容易。さらに、交点計算機能付きの輪郭加工も装備可能です。全てのガイダンス加工はティーチングプレイバックに対応しており、プレイバック運転が可能で少量生産に対応しています。
| 箱型ベッド |
全ての基準となるベッドは完全対称箱型で、センターガイド方式。その上面はコラム取付座、サドルスベリ面と同一面上に配置され、シンプルに高精度維持されています。送りねじは大径φ４０ 小リード（８ｍｍ）の採用により高い加工精度を維持すると共に十分な剛性を確保。又、幅広で一体構造のガイドウエイは長期の高精度を約束。各軸は全てキサゲによる手仕上げにより組み立てられています。
- YZ-320R
- シリーズ中最もコンパクトな小型精密加工機！
- YZ-352R
- ＹＺ－３２０Ｒが一回り大きくなって再登場！
- YZ-8WR
- かたくなに伝承する キサゲ仕上げ
- YZ-500WR
- ＹＺ－８ＷＲの兄弟機。加工能力はこのクラス最大

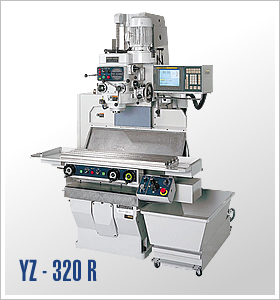

２軸フライス盤
 |
◆主軸テーパーＮＯ.４０ オールギヤでクラスを超えた切削能力 |
| ◆主軸回転速度は4000ｍｉｎ－１ | |
| シリーズ中最もコンパクトな機種でありながらＺ軸の移動量は６１５ｍｍと、クラスを超えた移動量を確保しているのがこの機械の最大の特長です。単品加工や試作品の加工に最適な加工ガイダンス機能を装備しており、その優れた接近性によって操作性がより際立つ機械といえます。Ｘ、Ｙ軸はパルスハンドルで楽に位置決めでき、Ｚ軸はメカ手動式と汎用性が高く、お客様ご自身で使いこなすことができます。小さいながらも足回りは３軸機と同じ箱型ベッドタイプのため、切削能力は充分で、加工も非常に安定しています。 |
◇YZ-320R仕様
| テーブル | 作業面積 【特別仕様】 | １，０００【１，２００】ｍｍ×３００ｍｍ |
| 最大積載質量（等分布） | ３００ｋｇ | |
| 移動量 | ストローク（Ｘ軸×Ｙ軸×Ｚ軸）【特別仕様】 | ５５０【７５０】ｍｍ×３２０ｍｍ×５００ｍｍ |
| 距離 | 主軸端面からテーブル上面 | ｍａｘ：６１５ｍｍ ｍｉｎ：１１ｍｍ |
| 主軸 | 主軸回転速度（１６段） | ８０～４，０００ｍｉｎ－１ |
| 主軸端形状 | ＮＯ．４０ | |
| 送り速度 | 切削速度（４９段） | １～４，０００ｍｍ／ｍｉｎ |
| 早送り速度（Ｘ，Ｙ軸） | １０，０００ｍｍ／ｍｉｎ | |
| 早送り速度（Ｚ軸） | 手動 | |
| ボーリング送り速度 | ０．０５～０．２ｍｍ／ｒｅｖ | |
| 電動機 | 主軸電動用 | ２．２ｋＷ |
| 総電源容量 | １０ＫＶＡ | |
| 据付 | 機械所要最大寸法（左右×前後×高さ） | ２，０００ｍｍ×１，６０５ｍｍ×２，２９１ｍｍ |

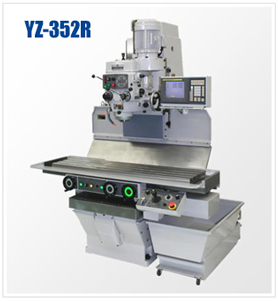

NEW! ２軸フライス盤
 |
◆主軸テーパーＮＯ.４０ オールギヤでクラスを超えた切削能力 |
| ◆主軸回転速度は４，０００ｍｉｎ－１ | |
| シリーズ中最もコンパクトな機種でありながらＺ軸の移動量は６１５ｍｍと、クラスを超えた移動量を確保しているのがこの機械の最大の特長です。単品加工や試作品の加工に最適な加工ガイダンス機能を装備しており、その優れた接近性によって操作性がより際立つ機械といえます。Ｘ、Ｙ軸はパルスハンドルで楽に位置決めでき、Ｚ軸はメカ手動式と汎用性が高く、お客様ご自身で使いこなすことができます。小さいながらも足回りは３軸機と同じ箱型ベッドタイプのため、切削能力は充分で、加工も非常に安定しています。 |
◇YZ-352R仕様
| テーブル | 作業面積 | １，４００ｍｍ×３５０ｍｍ |
| 最大積載質量（等分布） | ５００ｋｇ | |
| 移動量 | ストローク（Ｘ軸×Ｙ軸×Ｚ軸） | ７５０ｍｍ×３５０ｍｍ×５００ｍｍ |
| 距離 | 主軸端面からテーブル上面 | ｍａｘ：６１５ｍｍ ｍｉｎ：１１５ｍｍ |
| 主軸 | 主軸回転速度（１６段） | ８０～４，０００ｍｉｎ－１ |
| 主軸端形状 | ＮＯ．４０ | |
| 送り速度 | 切削速度（４９段） | １～４，０００ｍｍ／ｍｉｎ |
| 早送り速度（Ｘ，Ｙ軸） | ６，０００ｍｍ／ｍｉｎ | |
| 早送り速度（Ｚ軸） | 手動 | |
| ボーリング送り速度 | ０．０５～０．２ｍｍ／ｒｅｖ | |
| 電動機 | 主軸電動用 | ３．７ｋＷ |
| 総電源容量 | １０ＫＶＡ | |
| 据付 | 機械所要最大寸法（左右×前後×高さ） | ２，４００ｍｍ×１，６８０ｍｍ×２，３１５ｍｍ |

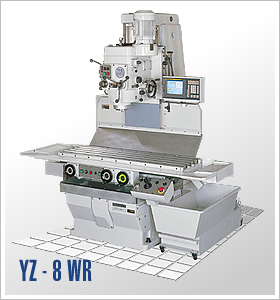

２軸フライス盤
 |
◆ベッド、コラムは箱型 角ガイド |
| ◆Ｙ軸は最良のセンターガイド方式 | |
| ◆複雑な加工も豊富なパターンメニューと当社のオリジナルメニューを選んで数値を入れるだけ | |
| ＹＺシリーズの代名詞とも言えます、このＹＺ－８ＷＲ。発売当初から「次世代汎用フライス盤」と称され、たくさんのお客様に愛されてきました。現在、マシニングセンタが全盛期であるにも係わらず、着実に単品加工のお客様にお選びいただいているのは、その操作性の良さ、段取りの早さによるものではないでしょうか。これらは確実に単品・少量加工の効率を上げますし、箱型角ガイドのベッド・コラムは長期の安定した精度維持をお約束します。 |
◇YZ-8WR仕様
| テーブル | 作業面積 【特別仕様】 | １，４００【１，６００】ｍｍ×４００ｍｍ |
| 最大積載質量（等分布） | ６００ｋｇ | |
| 移動量 | ストローク（Ｘ軸×Ｙ軸×Ｚ軸）【特別仕様】 | ８５０【１，０５０】ｍｍ×４００ｍｍ×５２０【７２０】ｍｍ |
| 距離 | 主軸端面からテーブル上面【ハイコラム】 | ｍａｘ：６６０【８６０】ｍｍ ｍｉｎ：１４０ｍｍ |
| 主軸 | 主軸回転速度（１６段） | ５５～２，０００ｍｉｎ－１ |
| 主軸端形状 | ＮＯ．５０ | |
| 送り速度 | 切削速度（４９段） | １～４，０００ｍｍ／ｍｉｎ |
| 早送り速度（Ｘ，Ｙ軸） | ６，０００ｍｍ／ｍｉｎ | |
| 早送り速度（Ｚ軸） | 手動 | |
| ボーリング送り速度 | ０．０５～０．２ｍｍ／ｒｅｖ | |
| 電動機 | 主軸電動用 | ３．７ｋＷ |
| 総電源容量 | １０ＫＶＡ | |
| 据付 | 機械所要最大寸法（左右×前後×高さ） | ２，９５０ｍｍ×１，８７０ｍｍ×２，４７５ｍｍ |

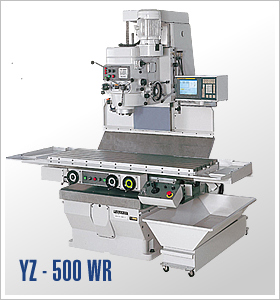

２軸フライス盤
 |
◆作業面積前後移動５００ｍｍ |
| ◆複雑な加工も豊富なパターンメニューと当社のオリジナルメニューを選んで数値を入れるだけ | |
| 山崎技研のベーシック機であるYZ-８WRの兄弟機で、懐深さが５００ｍｍと非常にワイドになりました。テーブル作業面積も１６００ｍｍ×５００ｍｍとシリーズ中最大で、どんなワークサイズにも柔軟に対応し、幅広くお使いいただける機械となっています。 |
◇YZ-500WR仕様
| テーブル | 作業面積 | １，６００ｍｍ×５００ｍｍ |
| 最大積載質量（等分布） | ６００ｋｇ | |
| 移動量 | ストローク（Ｘ軸×Ｙ軸×Ｚ軸）【特別仕様】 | １，０５０ｍｍ×５００ｍｍ×５２０【７２０】ｍｍ |
| 距離 | 主軸端面からテーブル上面【ハイコラム】 | ｍａｘ：６６０【８６０】ｍｍ ｍｉｎ：１４０ｍｍ |
| 主軸 | 主軸回転速度（１６段） | ５５～２，０００ｍｉｎ－１ |
| 主軸端形状 | ＮＯ．５０ | |
| 送り速度 | 切削速度（４９段） | １～４，０００ｍｍ／ｍｉｎ |
| 早送り速度（Ｘ，Ｙ軸） | ６，０００ｍｍ／ｍｉｎ | |
| 早送り速度（Ｚ軸） | 手動 | |
| ボーリング送り速度 | ０．０５～０．２ｍｍ／ｒｅｖ | |
| 電動機 | 主軸電動用 | ３．７ＫＷ |
| 総電源容量 | １０ＫＶＡ | |
| 据付 | 機械所要最大寸法（左右×前後×高さ） | ３，３５０ｍｍ×２，０２０ｍｍ×２，４７５ｍｍ |
