製品紹介
横形
| ＮＣプログラム運転（ＮＣ言語入力） |
定型的なワークが多数ある、手持ちのプログラムを活用したい、ＮＣ・マシニングセンターの操作になじんでいる、そんなときはプログラム運転が最適！オペレーターの経験をフルに生かせます。金型加工などの大きなプログラムも２通りのＤＮＣ運転により対応しています。
| パターン入力加工（加工ガイダンス） |
プログラムを全く使わず、豊富なメニューより選択し、案内図に従って数値を入力するだけで運転が出来る少量生産向け機能を搭載。第４のハンドルで斜め、円弧、ポケット、パターン位置決めなどが容易。さらに、交点計算機能付きの輪郭加工も装備可能です。全てのガイダンス加工はティーチングプレイバックに対応しており、プレイバック運転が可能で少量生産に対応しています。
| 主軸 |
高精度仕上げから重切削まで、幅広い加工に対応するため剛性重視の構成。大型ベアリングの採用、テーパ部の変形を抑えるため、キー溝の切り欠きのない形状、十分な肉厚を確保。剛性を高め、工具の能力を最大限に発揮します。
ＹＺ－８８ＮＣＲは１６段ギヤー変速方式で、モータを最も効率のよい条件で運転します。著駆動方式に比べ低速でも小さなモータで大きなトルクを発生し、経済性に優れています。ＹＺ－８８ＡＴＣ、８８ＳＧは主軸サーボモーター仕様。主軸回転設定ダイヤル付きで、手動操作時でも自在に回転をコントロールできます。
また、発熱源である主軸モータを主軸から遠くに置くことにより、熱による精度への影響を少なくできることも大きなメリットです。

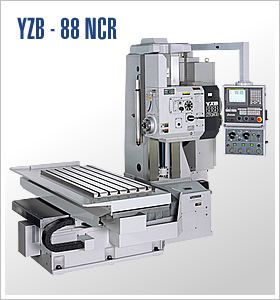

- YZB-88NCR
- ＹＺシリーズならではの超オープンタイプ横形フライス盤
- YZB-88SG
- YZシリーズならではの超オープンタイプ横形フライス盤

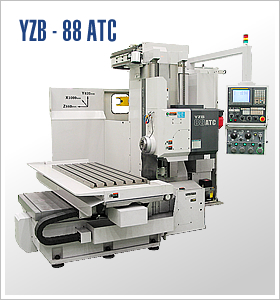

- YZB-88ATC
- 横形フライス盤にＡＴＣ搭載！
横中ぐりフライス盤
 |
◆業界最小クラスながらワイドなストロークを確保 |
| ◆オープンタイプで自由度の高いワーク配置が可能 | |
| ◆プログラム不要！ＹＺシリーズならではの加工ガイダンスで段取り時間短縮 | |
| 横形ならではの自由度の高いワーク配置で、抜群の操作性と広いワークスペースがストレスを感じさせない高効率な作業を実現します。加工ガイダンス・ＮＣどちらも搭載で、多種多様なワークに柔軟に対応。送りレバー、手動ハンドルでプログラムを全く使用せず、汎用機そのままの操作で加工できます。テーブルは１，４００×６００と広く、Ｔ溝６本と合わせて長尺ワークや異型物の取り付けも可能です。 |
◇YZB-88NCR仕様
| テーブル | 作業面積 | １，４００ｍｍ×６００ｍｍ |
| 最大積載質量（等分布） | 約１，０００ｋｇ | |
| 移動量 | ストローク（Ｘ軸×Ｙ軸×Ｚ軸） | １，０００ｍｍ×６６０ｍｍ×８２０ｍｍ |
| 距離 | 主軸端面からテーブル前端面 | ｍａｘ：６６９ｍｍ ｍｉｎ：９ｍｍ |
| 主軸 | 主軸回転速度（１６段） | ５５～２，０００ｍｉｎ－１ |
| 主軸端形状 | ＮＯ．５０ | |
| 送り速度 | 切削速度（自動） | ０～６，０００ｍｍ／ｍｉｎ |
| 切削速度（手動） | ０～４，０００ｍｍ／ｍｉｎ | |
| 早送り速度 | ６，０００ｍｍ／ｍｉｎ | |
| 電動機 | 主軸電動用 | ３．７ｋＷ |
| 総電源容量 | １２ＫＶＡ | |
| 据付 | 機械所要最大寸法（左右×前後×高さ） | ３，１６５ｍｍ×２，８９５ｍｍ×２，４１１ｍｍ |
横中ぐりフライス盤
 |
◆主軸サーボモーター仕様でリジットタップにも対応 |
| ◆オープンタイプで自由度の高いワーク配置が可能 | |
| ◆プログラム不要！ＹＺシリーズならではの加工ガイダンスで段取り時間短縮 | |
| 横形ならではの自由度の高いワーク配置で、抜群の操作性と広いワークスペースがストレスを感じさせない高効率な作業を実現します。加工ガイダンス・ＮＣどちらも搭載で、多種多様なワークに柔軟に対応。送りレバー、手動ハンドルでプログラムを全く使用せず、汎用機そのままの操作で加工できます。主軸サーボモーター仕様となり、主軸回転速度の制御が可能でリジットタップにも対応するなど、加工効率がより良くなりました。 |
◇YZB-88SG仕様
| テーブル | 作業面積 | １，４００ｍｍ×６００ｍｍ |
| 最大積載質量（等分布） | 約１，０００ｋｇ | |
| 移動量 | ストローク（Ｘ軸×Ｙ軸×Ｚ軸） | １，０００ｍｍ×６６０ｍｍ×８２０ｍｍ |
| 距離 | 主軸端面からテーブル前端面 | ｍａｘ：６３８ｍｍ ｍｉｎ：－２２ｍｍ |
| 主軸 | 主軸回転速度 | ４０～３，０００ｍｉｎ－１ |
| 主軸端形状 | ＮＯ．５０ | |
| 送り速度 | 切削速度（自動） | ０～６，０００ｍｍ／ｍｉｎ |
| 切削速度（手動） | ０～４，０００ｍｍ／ｍｉｎ | |
| 早送り速度 | ６，０００ｍｍ／ｍｉｎ | |
| 電動機 | 主軸電動用 | ７．５／１１ｋＷ |
| 総電源容量 | ２１ＫＶＡ | |
| 据付 | 機械所要最大寸法（左右×前後×高さ） | ３，２００ｍｍ×２，９００ｍｍ×２，４００ｍｍ |
横中ぐりフライス盤
 |
◆業界最小クラスながらワイドなストロークを確保 |
| ◆オープンタイプで自由度の高いワーク配置が可能 | |
| ◆ＡＴＣ搭載で加工時間の大幅な短縮が可能！ | |
| 横形ならではの自由度の高いワーク配置で、抜群の操作性と広いワークスペースがストレスを感じさせない高効率な作業を実現します。加工ガイダンス・ＮＣどちらも搭載しており、多種多様なワークに柔軟に対応。ＡＴＣ搭載で更なる加工時間短縮が可能となりました。 |
◇YZB-88ATC仕様
| テーブル | 作業面積 | １，４００ｍｍ×６００ｍｍ |
| 最大積載質量（等分布） | 約１，０００ｋｇ | |
| 移動量 | ストローク（Ｘ軸×Ｙ軸×Ｚ軸） | １，０００ｍｍ×６６０ｍｍ×８２０ｍｍ |
| 距離 | 主軸端面からテーブル前端面 | ｍａｘ：６３８ｍｍ ｍｉｎ：－２２ｍｍ |
| 主軸 | 主軸回転速度 | ４０～３，０００ｍｉｎ－１ |
| 主軸端形状 | ＮＯ．５０ | |
| 送り速度 | 切削速度（自動） | ０～６，０００ｍｍ／ｍｉｎ |
| 切削速度（手動） | ０～４，０００ｍｍ／ｍｉｎ | |
| 早送り速度 | ６，０００ｍｍ／ｍｉｎ | |
| 電動機 | 主軸電動用 | ７．５／１１ｋＷ |
| 総電源容量 | ２４ＫＶＡ | |
| 据付 | 機械所要最大寸法（左右×前後×高さ） | ３，６００ｍｍ×３，３５０ｍｍ×２，５００ｍｍ |
| ＡＴＣ | 工具収納数 | ３０本 |
