製品紹介
ＳＧシリーズ（オープンタイプ）
| ＮＣプログラム運転（ＮＣ言語入力） |
定型的なワークが多数ある、手持ちのプログラムを活用したい、ＮＣ・マシニングセンターの操作になじんでいる、そんなときはプログラム運転が最適！オペレーターの経験をフルに生かせます。金型加工などの大きなプログラムも２通りのＤＮＣ運転により対応しています。
| 主軸サーボモーター仕様 |
主軸設定ダイヤル付きで、手動操作時でも自在に回転のコントロールができます。また主軸のオリエンテーションが可能となったため、リジットタップもお使いいただけます。
- YZ-400SG
- 技能を生かすＳＧシリーズ
- YZ-500SG
- 技能を生かすＳＧシリーズ
- YZ-400SG ATC
- 技能を生かすＳＧシリーズ
- YZ-500SG ATC
- 技能を生かすＳＧシリーズ
- YZ-402SG ATC
- 技能を生かすＳＧシリーズに主軸テーパー４０番タイプが登場！
- YZ-502SG ATC
- ＹＺ－８ＷＲの兄弟機。加工能力はこのクラス最大
ＮＣフライス盤
 |
◆ＮＣ搭載でプログラムでの多種少量生産にも充分対応 |
| ◆長期精度維持を約束する手作業きさげ仕上げ | |
| ◆作業範囲がさらに広がるハイコラム仕様もご用意 | |
| NCプログラム、ガイダンス機能はもとより、Z軸もサーボモーター制御となったため、オリエンテーションが可能となり、リジットタップが有効になりました。手動ハンドルや加工ガイダンスを用いての単品加工はもちろんのこと、NCプログラムでの多種少量生産にも柔軟に対応します。 |
◇YZ-400SG仕様
| テーブル | 作業面積【特別仕様】 | １，４００【１，６００】ｍｍ×４００ｍｍ |
| 最大積載質量(等分布） | ５００ｋｇ | |
| 移動量 | ストローク（Ｘ軸×Ｙ軸×Ｚ軸）【特別仕様】 | ８５０【１，０５０】ｍｍ×４００ｍｍ×５５０【７５０】ｍｍ |
| 距離 | 主軸端面からテーブル上面【ハイコラム】 | ｍａｘ：７００【９００】ｍｍ ｍｉｎ：１５０ｍｍ |
| 主軸 | 主軸回転速度 | ４０～３，０００ｍｉｎ－１ |
| 主軸端形状 | ＮＯ.５０ | |
| 送り速度 | 切削速度（自動） | ０～６，０００ｍｍ／ｍｉｎ |
| 切削速度（手動） | ４～４，０００ｍｍ／ｍｉｎ | |
| 早送り速度（Ｘ，Ｙ軸） | １０，０００ｍｍ／ｍｉｎ | |
| 早送り速度（Ｚ軸） | ８，０００ｍｍ／ｍｉｎ | |
| 電動機 | 主軸電動用 | ７．５／１１ｋＷ |
| 総電源容量 | ２１ＫＶＡ | |
| 据付 | 機械所要最大寸法（左右×前後×高さ） | ２，９５０ｍｍ×２，０２０ｍｍ×２，５４６ｍｍ |
ＮＣフライス盤
 |
◆作業面積前後移動５００ｍｍ |
| ◆ＮＣ搭載でプログラムでの多種少量生産にも充分対応 | |
| ◆長期精度維持を約束する手作業きさげ仕上げ | |
| ◆作業範囲がさらに広がるハイコラム仕様もご用意 | |
| ４００ＳＧの兄弟機で、懐深さが５００ｍｍと非常にワイドになりました。ワーク形状、加工内容に柔軟な対応が可能な機械となっています。 |
◇YZ-500SG仕様
| テーブル | 作業面積 | １，６００ｍｍ×５００ｍｍ |
| 最大積載質量(等分布） | ５００ｋｇ | |
| 移動量 | ストローク（Ｘ軸×Ｙ軸×Ｚ軸）【特別仕様】 | １，０５０ｍｍ×５００ｍｍ×５５０【７５０】ｍｍ |
| 距離 | 主軸端面からテーブル上面【ハイコラム】 | ｍａｘ：７００【９００】ｍｍ ｍｉｎ：１５０ｍｍ |
| 主軸 | 主軸回転速度 | ４０～３，０００ｍｉｎ－１ |
| 主軸端形状 | ＮＯ．５０ | |
| 送り速度 | 切削速度（自動） | ０～６，０００ｍｍ／ｍｉｎ |
| 切削速度（手動） | ４～４，０００ｍｍ／ｍｉｎ | |
| 早送り速度（Ｘ，Ｙ軸） | １０，０００ｍｍ／ｍｉｎ | |
| 早送り速度（Ｚ軸） | ８，０００ｍｍ／ｍｉｎ | |
| 電動機 | 主軸電動用 | ７．５／１１ｋＷ |
| 総電源容量 | ２１ＫＶＡ | |
| 据付 | 機械所要最大寸法（左右×前後×高さ） | ３，３５０ｍｍ×２，２２０ｍｍ×２，５４６ｍｍ |

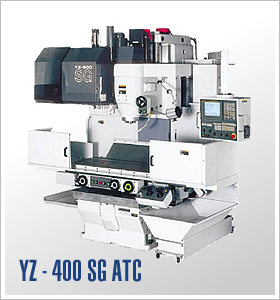

ＮＣフライス盤
 |
◆ＡＴＣ搭載で加工時間の大幅な短縮が可能！ |
| ◆工具本数２４本のＡＴＣを搭載してもこんなにコンパクト！ | |
| 使い道が豊富なSGシリーズにATCを搭載！ダイレクトチェンジ機能により、汎用操作時及びガイダンス加工時にも自在に工具交換可能です。フルカバー機ではないので切削液の問題はありますが、マシニングセンタとして十分お使いいただけますので、段取り時間を短縮し、作業効率をアップさせたい方に最適です。 |
◇YZ-400SG ATC仕様
| テーブル | 作業面積【特別仕様】 | １，４００【１，６００】ｍｍ×４００ｍｍ |
| 最大積載質量（等分布） | ５００ｋｇ | |
| 移動量 | ストローク（Ｘ軸×Ｙ軸×Ｚ軸）【特別仕様】 | ８５０【１，０５０】ｍｍ×４００ｍｍ×５５０【７５０】ｍｍ |
| 距離 | 主軸端面からテーブル上面【ハイコラム】 | ｍａｘ：７００【９００】ｍｍ ｍｉｎ：１５０ｍｍ |
| 主軸 | 主軸回転速度 | ４０～３，０００ｍｉｎ－１ |
| 主軸端形状 | ＮＯ．５０ | |
| 送り速度 | 切削速度（自動） | ０～６，０００ｍｍ／ｍｉｎ |
| 切削速度（手動） | ４～４，０００ｍｍ／ｍｉｎ | |
| 早送り速度（Ｘ，Ｙ軸） | １０，０００ｍｍ／ｍｉｎ | |
| 早送り速度（Ｚ軸） | ８，０００ｍｍ／ｍｉｎ | |
| 電動機 | 主軸電動用 | ７．５／１１ｋＷ |
| 総電源容量 | ２１ＫＶＡ | |
| 据付 | 機械所要最大寸法（左右×前後×高さ） | ２，９５０ｍｍ×２，２１０ｍｍ×２，５４６ｍｍ |
| ＡＴＣ | 工具収納数 | ２４本 |
ＮＣフライス盤
 |
◆ＡＴＣ搭載で加工時間の大幅な短縮が可能！ |
| ◆工具本数２４本のＡＴＣを搭載してもこんなにコンパクト！ | |
| ◆作業面積前後移動５００ｍｍ | |
| 使い道が豊富なSGシリーズにATCを搭載！ダイレクトチェンジ機能により、汎用操作時及びガイダンス加工時にも自在に工具交換可能です。フルカバー機ではないので切削液の問題はありますが、マシニングセンタとして十分お使いいただけますので、段取り時間を短縮し、作業効率をアップさせたい方に最適です。 |
◇YZ-500SG ATC仕様
| テーブル | 作業面積 | １，６００ｍｍ×５００ｍｍ |
| 最大積載質量（等分布） | ５００ｋｇ | |
| 移動量 | ストローク（Ｘ軸×Ｙ軸×Ｚ軸）【特別仕様】 | １，０５０ｍｍ×５００ｍｍ×５５０【７５０】ｍｍ |
| 距離 | 主軸端面からテーブル上面【ハイコラム】 | ｍａｘ：７００【９００】ｍｍ ｍｉｎ：１５０ｍｍ |
| 主軸 | 主軸回転速度 | ４０～３，０００ｍｉｎ－１ |
| 主軸端形状 | ＮＯ．５０ | |
| 送り速度 | 切削速度（自動） | ０～６，０００ｍｍ／ｍｉｎ |
| 切削速度（手動） | ４～４，０００ｍｍ／ｍｉｎ | |
| 早送り速度（Ｘ，Ｙ軸） | １０，０００ｍｍ／ｍｉｎ | |
| 早送り速度（Ｚ軸） | ８，０００ｍｍ／ｍｉｎ | |
| 電動機 | 主軸電動用 | ７．５／１１ｋＷ |
| 総電源容量 | ２１ＫＶＡ | |
| 据付 | 機械所要最大寸法（左右×前後×高さ） | ３，３５０ｍｍ×２，３１０ｍｍ×２，５４６ｍｍ |
| ＡＴＣ | 工具収納数 | ２４本 |

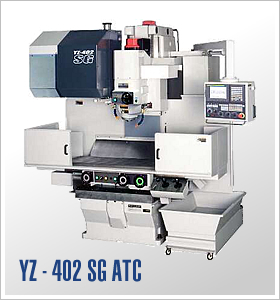

ＮＣフライス盤
 |
◆主軸テーパー４０番タイプ |
| ◆主軸回転速度は８５００ｍｉｎ－１ | |
| ◆ＡＴＣ搭載で加工時間の大幅な短縮が可能！ | |
| 手動ハンドルや加工ガイダンスを用いての単品加工はもちろんのこと、NCプログラムでの多種少量生産にも柔軟に対応するＳＧシリーズに主軸テーパー４０番タイプが登場しました！これにより主軸高速回転が可能となり、アルミ等の加工がより効率よく行えるようになりました。 |
◇YZ-402SG ATC仕様
| テーブル | 作業面積 | １，４００ｍｍ×４００ｍｍ |
| 最大積載質量（等分布） | ５００ｋｇ | |
| 移動量 | ストローク（Ｘ軸×Ｙ軸×Ｚ軸） | ８５０ｍｍ×４００ｍｍ×５５０ｍｍ |
| 距離 | 主軸端面からテーブル上面 | ｍａｘ：７００ｍｍ ｍｉｎ：１５０ｍｍ |
| 主軸 | 主軸回転速度 | ８０～８，５００ｍｉｎ－１ |
| 主軸端形状 | ＮＯ．４０ | |
| 送り速度 | 切削速度（自動） | ０～６，０００ｍｍ／ｍｉｎ |
| 切削速度（手動） | ４～４，０００ｍｍ／ｍｉｎ | |
| 早送り速度 | １０，０００ｍｍ／ｍｉｎ | |
| 電動機 | 主軸電動用 | ７．５／１１ｋＷ |
| 総電源容量 | ２３ＫＶＡ | |
| 据付 | 機械所要最大寸法（左右×前後×高さ） | ２，９５０ｍｍ×２，０２０ｍｍ×２，４１６ｍｍ |
| ＡＴＣ | 工具収納数 | ２４本 |
ＮＣフライス盤
 |
◆主軸テーパー４０番タイプ |
| ◆主軸回転速度は８５００ｍｉｎ－１ | |
| ◆作業面積前後移動５００ｍｍ | |
| ◆ＡＴＣ搭載で加工時間の大幅な短縮が可能！ | |
| 手動ハンドルや加工ガイダンスを用いての単品加工はもちろんのこと、NCプログラムでの多種少量生産にも柔軟に対応するＳＧシリーズに主軸テーパー４０番タイプが登場しました！これにより主軸高速回転が可能となり、アルミ等の加工がより効率よく行えるようになりました。さらに前後移動が５００ｍｍでよりワークサイズにも柔軟に対応でき、幅広くお使いいただける機械となっています。 |
◇YZ-502SG ATC仕様
| テーブル | 作業面積 | １，６００ｍｍ×５００ｍｍ |
| 最大積載質量（等分布） | ５００ｋｇ | |
| 移動量 | ストローク（Ｘ軸×Ｙ軸×Ｚ軸） | １，０５０ｍｍ×５００ｍｍ×５５０ｍｍ |
| 距離 | 主軸端面からテーブル上面 | ｍａｘ：７００ｍｍ ｍｉｎ：１５０ｍｍ |
| 主軸 | 主軸回転速度 | ８０～８，５００ｍｉｎ－１ |
| 主軸端形状 | ＮＯ．４０ | |
| 送り速度 | 切削速度（自動） | ０～６，０００ｍｍ／ｍｉｎ |
| 切削速度（手動） | ４～４，０００ｍｍ／ｍｉｎ | |
| 早送り速度 | １０，０００ｍｍ／ｍｉｎ | |
| 電動機 | 主軸電動用 | ７．５／１１ｋＷ |
| 総電源容量 | ２３ＫＶＡ | |
| 据付 | 機械所要最大寸法（左右×前後×高さ） | ３，３５０ｍｍ×２，２２０ｍｍ×２，４２８ｍｍ |
| ＡＴＣ | 工具収納数 | ２４本 |
