製品紹介
Ｒシリーズ（３軸制御）
| ＮＣプログラム運転（ＮＣ言語入力） |
定型的なワークが多数ある、手持ちのプログラムを活用したい、ＮＣ・マシニングセンターの操作になじんでいる、そんなときはプログラム運転が最適！オペレーターの経験をフルに生かせます。金型加工などの大きなプログラムも２通りのＤＮＣ運転により対応しています。
| パターン入力加工（加工ガイダンス） |
プログラムを全く使わず、豊富なメニューより選択し、案内図に従って数値を入力するだけで運転が出来る少量生産向け機能を搭載。第４のハンドルで斜め、円弧、ポケット、パターン位置決めなどが容易。さらに、交点計算機能付きの輪郭加工も装備可能です。全てのガイダンス加工はティーチングプレイバックに対応しており、プレイバック運転が可能で少量生産に対応しています。
- YZ-320NCR
- シリーズで最小の小型精密加工機にＮＣ搭載
- YZ-352NCR
- ＹＺ－３２０ＮＣＲが一回り大きくなって再登場！
- YZ-350NCR
- 主軸５０番でクラスを超えた切削能力！
- YZ-400NCR
- 単品加工に最適 ＣＮＣフライス盤
- YZ-550NCR
- 単品加工に最適 ＣＮＣフライス盤
- YZ-8WRⅢ
- 好評の２軸ガイダンス加工にＺ軸がプラス
- YZ-500WRⅢ
- ＹＺ－８ＷＲⅢの兄弟機。加工能力はこのクラス最大
３軸ＮＣフライス盤
 |
◆汎用操作加工（ＸＹＺハンドル） |
| ◆パターン入力加工（加工ガイダンス） | |
| ◆ＮＣプログラム運転（ＮＣ言語入力） | |
| ＹＺ－３２０Ｒの３軸機タイプ。作業スペースが狭い、でも３軸機が欲しいというお客様には最適。小さいワークのみの加工であればこちらをお奨めします。 |
◇YZ-320NCR仕様
| テーブル | 作業面積 【特別仕様】 | １，０００【１，２００】ｍｍ×３００ｍｍ |
| 最大積載質量(等分布） | ３００ｋｇ | |
| 移動量 | ストローク（Ｘ軸×Ｙ軸×Ｚ軸）【特別仕様】 | ５５０【７５０】ｍｍ×３２０ｍｍ×５００ｍｍ |
| 距離 | 主軸端面からテーブル上面 | ｍａｘ：６１５ｍｍ ｍｉｎ：１１５ｍｍ |
| 主軸 | 主軸回転速度（１６段） | ８０～４，０００ｍｉｎ－１ |
| 主軸端形状 | ＮＯ．４０ | |
| 送り速度 | 切削速度（自動） | ０～６，０００ｍｍ／ｍｉｎ |
| 切削速度（手動） | ２～４，０００ｍｍ／ｍｉｎ | |
| 早送り速度 | １０，０００ｍｍ／ｍｉｎ | |
| 電動機 | 主軸電動用 | ２．２ｋＷ |
| 総電源容量 | ７ＫＶＡ | |
| 据付 | 機械所要最大寸法（左右×前後×高さ） | ２，０００ｍｍ×１，６０５ｍｍ×２，２９１ｍｍ |
３軸ＮＣフライス盤
 |
◆汎用操作加工（ＸＹＺハンドル） |
| ◆パターン入力加工（加工ガイダンス） | |
| ◆ＮＣプログラム運転（ＮＣ言語入力） | |

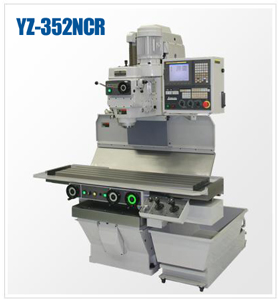

| ＹＺ－３５２Ｒの３軸機タイプ。単品だけでなく数物があるお客様にはこちらのＹＺ－３５２ＮＣＲがおすすめです。加工ガイダンスも３軸制御で、穴明などＺ軸を追い込んでいく加工が楽にできます。また、プログラム運転も備えており、量産品、単品での機能の使い分けが可能です。 |
◇YZ-352NCR仕様
| テーブル | 作業面積 | １，４００ｍｍ×３５０ｍｍ |
| 最大積載質量(等分布） | ５００ｋｇ | |
| 移動量 | ストローク（Ｘ軸×Ｙ軸×Ｚ軸） | ７５０ｍｍ×３５０ｍｍ×５００ｍｍ |
| 距離 | 主軸端面からテーブル上面 | ｍａｘ：６１５ｍｍ ｍｉｎ：１１５ｍｍ |
| 主軸 | 主軸回転速度（１６段） | ８０～４，０００ｍｉｎ－１ |
| 主軸端形状 | ＮＯ．４０ | |
| 送り速度 | 切削速度（自動） | ０～６，０００ｍｍ／ｍｉｎ |
| 切削速度（手動） | ２～４，０００ｍｍ／ｍｉｎ | |
| 早送り速度 | ６，０００ｍｍ／ｍｉｎ | |
| 電動機 | 主軸電動用 | ３．７ｋＷ |
| 総電源容量 | １０ＫＶＡ | |
| 据付 | 機械所要最大寸法（左右×前後×高さ） | ２，４００ｍｍ×１，６８０ｍｍ×２，３１５ｍｍ |
３軸ＮＣフライス盤
 |
◆汎用操作加工（ＸＹＺハンドル） |
| ◆パターン入力加工（加工ガイダンス） | |
| ◆ＮＣプログラム運転（ＮＣ言語入力） | |

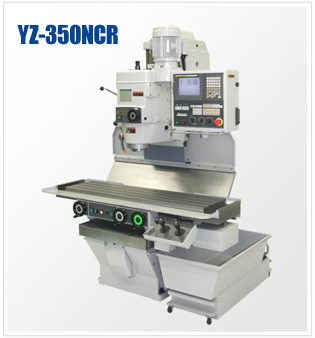

| 主軸５０番が欲しいが、ＹＺ－４００ＮＣＲほどの大きさはいらないという方、お待たせしました！一回り小さくコンパクトになりましたが、テーブル作業面積はほぼ変わらず１，４００ｍｍ×３５０ｍｍ。作業スペースが狭い、でも３軸機が欲しいというお客様には最適。オプションでプルスタッド式工具着脱装置を付ければさらに加工効率が上がります。 |
◇YZ-350NCR仕様
| テーブル | 作業面積 | １，４００ｍｍ×３５０ｍｍ |
| 最大積載質量(等分布） | ５００ｋｇ | |
| 移動量 | ストローク（Ｘ軸×Ｙ軸×Ｚ軸） | ７５０ｍｍ×３５０ｍｍ×５００ｍｍ |
| 距離 | 主軸端面からテーブル上面 | ｍａｘ：６３０ｍｍ ｍｉｎ：１３０ｍｍ |
| 主軸 | 主軸回転速度（１６段） | ５５～２，０００ｍｉｎ－１ |
| 主軸端形状 | ＮＯ．５０ | |
| 送り速度 | 切削速度（自動） | ０～６，０００ｍｍ／ｍｉｎ |
| 切削速度（手動） | ２～４，０００ｍｍ／ｍｉｎ | |
| 早送り速度 | ６，０００ｍｍ／ｍｉｎ | |
| 電動機 | 主軸電動用 | ３．７ｋＷ |
| 総電源容量 | １０ＫＶＡ | |
| 据付 | 機械所要最大寸法（左右×前後×高さ） | ２，４００ｍｍ×１，６８０ｍｍ×２，４４５ｍｍ |
３軸ＮＣフライス盤
 |
◆シンプルだから早い シンプルでも高機能 ３軸制御も簡単 |
| ◆楽々選択 加工ガイダンス機能 | |
| ◆ハンドル運転からプログラム運転までワイドにカバー | |

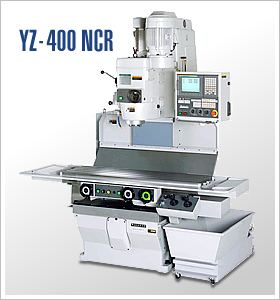

| ベーシック機の３軸制御タイプで、ＮＣプログラム、加工ガイダンスどちらも使えて、単品・小ロット加工には最適です。ただ３軸機にしただけでなく、剛性を重視した専用の主軸頭を設計。さらに大径ベアリングの採用、主軸は５０番タイプ、キー溝の切り欠きのない形状で十分な肉厚を確保するなど、高精度仕上げから重切削まで、幅広い加工に対応できる構造にしました。 |
◇YZ-400NCR仕様
| テーブル | 作業面積 | １，４００ｍｍ×４００ｍｍ |
| 最大積載質量（等分布） | ６００ｋｇ | |
| 移動量 | ストローク(X軸×Y軸×Z軸) | ８５０ｍｍ×４００ｍｍ×６００ｍｍ |
| 距離 | 主軸端面からテーブル上面 | ｍａｘ：７７０ｍｍ ｍｉｎ：１７０ｍｍ |
| 主軸 | 主軸回転速度（１６段） | ５５～２，０００ｍｉｎ－１ |
| 主軸端形状 | ＮＯ．５０ | |
| 送り速度 | 切削速度（自動） | ０～６，０００ｍｍ／ｍｉｎ |
| 切削速度（手動） | ２～４，０００ｍｍ／ｍｉｎ | |
| 早送り速度 | ６，０００ｍｍ／ｍｉｎ | |
| 電動機 | 主軸電動用 | ５．５ｋＷ |
| 総電源容量 | １４ＫＶＡ | |
| 据付 | 機械所要最大寸法（左右×前後×高さ） | ２，９５０ｍｍ×１，８７０ｍｍ×２，６４０ｍｍ |
NEW!３軸ＮＣフライス盤
 |
◆ＹＺ－４００ＮＣＲの兄弟機 |
| ◆作業面積が前後左右共にひと回り大きくこのクラス最大になりました | ＹＺ－５００ＷＲⅢの後継機 ＹＺ－５５０ＮＣＲは、新型ベッドでＹ軸ストロークは当社の立形ＮＣ機でも最大クラスの５５０ｍｍ！テーブル幅いっぱいのワークの加工を諦めなくても構いません。 単品、多品種少量加工に最適な加工ガイダンス機能や、時折入る数物の仕事にも対応できるＮＣプログラム運転と、加工数量によって選択可能なオールマイティーな一台です。 |
◇YZ-550NCR仕様
| テーブル | 作業面積 | １，６００ｍｍ×５００ｍｍ |
| 最大積載質量（等分布） | ６００ｋｇ | |
| 移動量 | ストローク(X軸×Y軸×Z軸) | １０５０ｍｍ×５５０ｍｍ×５５０ｍｍ |
| 距離 | 主軸端面からテーブル上面 | ｍａｘ：７２０ｍｍ ｍｉｎ：１７０ｍｍ |
| 主軸 | 主軸回転速度（１６段） | ５５～２，０００ｍｉｎ－１ |
| 主軸端形状 | ＮＯ．５０ | |
| 送り速度 | 切削速度（自動） | ０～６，０００ｍｍ／ｍｉｎ |
| 切削速度（手動） | ２～４，０００ｍｍ／ｍｉｎ | |
| 早送り速度 | ６，０００ｍｍ／ｍｉｎ | |
| 電動機 | 主軸電動用 | ５．５ｋＷ |
| 総電源容量 | １４ＫＶＡ | |
| 据付 | 機械所要最大寸法（左右×前後×高さ） | ３，３５０ｍｍ×２，０７０ｍｍ×２，５８６ｍｍ |
３軸ＮＣフライス盤
 |
◆穴あけのパターン加工が自動サイクルに |
| ◆楽々選択 加工ガイダンス機能 | |
| ◆ハンドル運転からプログラム運転までワイドにカバー | |

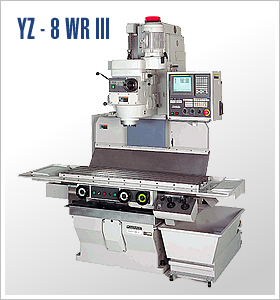

| ＹＺ－８ＷＲの３軸機タイプ。好評の２軸ガイダンス加工にＺ軸をプラスしたことで、穴あけパターン加工が可能になるなど、自動サイクルでの穴加工の幅が一段と広がりました。また主軸端形状４０番タイプで工具交換を素早く行うことができ、作業効率がさらに上がります。 |
◇YZ-8WRⅢ仕様
| テーブル | 作業面積 | １，４００ｍｍ×４００ｍｍ |
| 最大積載質量（等分布） | ６００ｋｇ | |
| 移動量 | ストローク（Ｘ軸×Ｙ軸×Ｚ軸） | ８５０ｍｍ×４００ｍｍ×６００ｍｍ |
| 距離 | 主軸端面からテーブル上面 | ｍａｘ：７４０ｍｍ ｍｉｎ：１４０ｍｍ |
| 主軸 | 主軸回転速度（１６段） | ５５～２，０００ｍｉｎ－１ |
| 主軸端形状 | ＮＯ．４０ | |
| 送り速度 | 切削速度（自動） | ０～６，０００ｍｍ／ｍｉｎ |
| 切削速度（手動） | ２～４，０００ｍｍ／ｍｉｎ | |
| 早送り速度 | ６，０００ｍｍ／ｍｉｎ | |
| 電動機 | 主軸電動用 | ３．７ｋＷ |
| 総電源容量 | １２ＫＶＡ | |
| 据付 | 機械所要最大寸法（左右×前後×高さ） | ２，９５０ｍｍ×１，８７０ｍｍ×２，５５５ｍｍ |
３軸ＮＣフライス盤
 |
◆作業面積前後移動５００ｍｍ |
| ◆ハンドル運転からプログラム運転までワイドにカバー | |
| ８ＷＲⅢの兄弟機で、懐深さが５００ｍｍと非常にワイドになりました。テーブル作業面積も１６００ｍｍ×５００ｍｍとシリーズ中最大で、どんなワークサイズにも柔軟に対応し、幅広くお使いいただける機械となっています。 |
◇YZ-500WRⅢ仕様
| テーブル | 作業面積 | １，６００ｍｍ×５００ｍｍ |
| 最大積載質量（等分布） | ６００ｋｇ | |
| 移動量 | ストローク（Ｘ軸×Ｙ軸×Ｚ軸） | １，０５０ｍｍ×５００ｍｍ×５６０ｍｍ |
| 距離 | 主軸端面からテーブル上面 | ｍａｘ：７００ｍｍ ｍｉｎ：１４０ｍｍ |
| 主軸 | 主軸回転速度（１６段） | ５５～２，０００ｍｉｎ－１ |
| 主軸端形状 | ＮＯ．５０ | |
| 送り速度 | 切削速度（自動） | ０～６，０００ｍｍ／ｍｉｎ |
| 切削速度（手動） | ２～４，０００ｍｍ／ｍｉｎ | |
| 早送り速度 | ６，０００ｍｍ／ｍｉｎ | |
| 電動機 | 主軸電動用 | ３．７ｋＷ |
| 総電源容量 | １２ＫＶＡ | |
| 据付 | 機械所要最大寸法（左右×前後×高さ） | ３，３５０ｍｍ×２，０２０ｍｍ×２，５１５ｍｍ |
