製品紹介
門形－１３００シリーズNEW!
| ＮＣプログラム運転（ＮＣ言語入力） |
定型的なワークが多数ある、手持ちのプログラムを活用したい、ＮＣ・マシニングセンターの操作になじんでいる、そんなときはプログラム運転が最適！オペレーターの経験をフルに生かせます。金型加工などの大きなプログラムも２通りのＤＮＣ運転により対応しています。
| パターン入力加工（加工ガイダンス） |
プログラムを全く使わず、豊富なメニューより選択し、案内図に従って数値を入力するだけで運転が出来る少量生産向け機能を搭載。第4のハンドルで斜め、円弧、ポケット、パターン位置決めなどが容易。さらに、交点計算機能付きの輪郭加工も装備可能です。全てのガイダンス加工はティーチングプレイバックに対応しており、プレイバック運転が可能で少量生産に対応しています。
| クロスレール昇降型 |
Ｚ軸移動はＹＺシリーズ共通のバランスウェイト付きのため軽快で、左右両側のコラムにアブソリュート型スケールフィードバックを装備しているため、常にクロスレールのＺ軸移動の同期がとれるような構造になっています。さらに主軸頭が強固なクロスレールに支えられ、コラム摺動面から主軸中心距離が２４５ｍｍと少ないため、同スペックのＣ型構造機に比べ高精度を維持します。
| 門幅２００ｍｍアップ |
ＹＺ－１１００シリーズ発表から２年、待望の門幅２００ｍｍアップのＹＺ－１３００シリーズが完成しました。テーブル幅も２００ｍｍアップし、加工可能範囲が広がりました。その上、ＹＺ－１１００シリーズから比べるとテーブル長さ３０００ｍｍのタイプはＹＺ－１３００シリーズの方が機械所要寸法が小さく納まるなど、設備更新に嬉しいコンパクトな設計となっています。門幅の広がりで、専用アングルヘッドの取り付けも可能となりました。
- YZ-1321
- 門形オープンスタイルコンパクトマザーマシン
- YZ-1332
- 門形オープンスタイルコンパクトマザーマシン
- YZ-1321ATC
- 門形オープンスタイルコンパクトマザーマシン
- YZ-1332ATC
- 門形オープンスタイルコンパクトマザーマシン
門形ＮＣフライス盤
 |
◆全軸スケールフィードバック |
| ◆コンパクトな設計ながら門幅１３００ｍｍ テーブル移動２１００ｍｍを確保 | |
| ＹＺシリーズ初の門形フライス盤は、これまで同様加工ガイダンス・ＮＣどちらも搭載で、多種多様なワークに柔軟に対応。送りレバー、手動ハンドルでプログラムを全く使用せず、汎用機そのままの操作で加工できます。主軸頭潤滑油冷却装置を標準装備するなどの主軸熱対策は万全で、スチールからアルミニウムはもとより、ステンレスなど多くのワークに対応できます。 |
◇YZ-1321仕様
| テーブル | 作業面積 | ２，０００ｍｍ×１１２０ｍｍ |
| 最大積載質量（等分布） | 約３，０００ｋｇ | |
| 移動量 | ストローク（Ｘ軸×Ｙ軸×Ｚ軸） | ２，１００ｍｍ×１，５００ｍｍ×８５０ｍｍ |
| 距離 | 主軸端面からテーブル上面 | ｍａｘ：１，０２０ｍｍ ｍｉｎ：１７０ｍｍ |
| 門幅 | １，３００ｍｍ | |
| 主軸 | 主軸回転速度 | ３，０００ｍｉｎ－１ |
| 主軸端形状 | ＮＯ．５０ | |
| 送り速度 | 切削速度（自動） | ０～６，０００ｍｍ／ｍｉｎ |
| 切削速度（手動） | ０～４，０００ｍｍ／ｍｉｎ | |
| 早送り速度（Ｘ，Ｙ軸） | １２，０００ｍｍ／ｍｉｎ | |
| 早送り速度（Ｚ軸） | ８，０００ｍｍ／ｍｉｎ | |
| 電動機 | 主軸電動用 | ７．５／１１ｋＷ |
| 総電源容量 | ２１ＫＶＡ | |
| 据付 | 機械所要最大寸法（左右×前後×高さ） | ５，８１４ｍｍ×３，５００ｍｍ×２，８００ｍｍ |

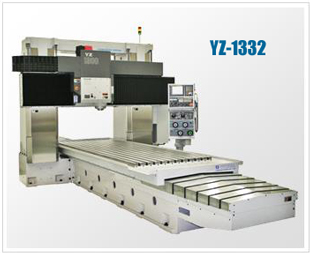

門形ＮＣフライス盤
 |
◆全軸スケールフィードバック |
| ◆テーブル移動３２００ｍｍでワークサイズに柔軟に対応 | |
| ＹＺシリーズ初の門形フライス盤は、これまで同様加工ガイダンス・ＮＣどちらも搭載で、多種多様なワークに柔軟に対応し、送りレバー、手動ハンドルでプログラムを全く使用せず、汎用機そのままの操作で加工できます。主軸頭潤滑油冷却装置を標準装備するなどの主軸熱対策は万全で、スチールからアルミニウムはもとより、ステンレスなど多くのワークに対応が可能です。 テーブル移動３２００ｍｍで、コンパクトな構造ながらワークサイズにも柔軟に対応します。 |
◇YZ-1332仕様
| テーブル | 作業面積 | ３，０００ｍｍ×１１２０ｍｍ |
| 最大積載質量（等分布） | 約４，０００ｋｇ | |
| 移動量 | ストローク（Ｘ軸×Ｙ軸×Ｚ軸） | ３，２００ｍｍ×１，５００ｍｍ×８５０ｍｍ |
| 距離 | 主軸端面からテーブル上面 | ｍａｘ：１，０２０ｍｍ ｍｉｎ：１７０ｍｍ |
| 門幅 | １，３００ｍｍ | |
| 主軸 | 主軸回転速度 | ３，０００ｍｉｎ－１ |
| 主軸端形状 | ＮＯ．５０ | |
| 送り速度 | 切削速度（自動） | ０～６，０００ｍｍ／ｍｉｎ |
| 切削速度（手動） | ０～４，０００ｍｍ／ｍｉｎ | |
| 早送り速度（Ｘ，Ｙ軸） | １２，０００ｍｍ／ｍｉｎ | 早送り速度（Ｚ軸） | ８，０００ｍｍ／ｍｉｎ |
| 電動機 | 主軸電動用 | ７．５／１１ｋＷ |
| 総電源容量 | ２１ＫＶＡ | |
| 据付 | 機械所要最大寸法（左右×前後×高さ） | ７，８００ｍｍ×３，５００ｍｍ×２，８００ｍｍ |
門形ＮＣフライス盤
|
◆ＡＴＣ搭載で段取り時間を大幅短縮 |
| ◆ＡＴＣは標準で３２本装備、オプションで６０本タイプも可能 | |
| ◆全軸スケールフィードバック | |
| ＹＺシリーズ初の門形フライス盤は、これまで同様加工ガイダンス・ＮＣどちらも搭載で、多種多様なワークに柔軟に対応。送りレバー、手動ハンドルでプログラムを全く使用せず、汎用機そのままの操作で加工できます。主軸頭潤滑油冷却装置を標準装備するなどの主軸熱対策は万全で、スチールからアルミニウムはもとより、ステンレスなど多くのワークに対応。ＡＴＣ搭載で更なる加工時間短縮が可能です！ |
◇YZ-1321ATC仕様
| テーブル | 作業面積 | ２，０００ｍｍ×１１２０ｍｍ |
| 最大積載質量（等分布） | 約３，０００ｋｇ | |
| 移動量 | ストローク（Ｘ軸×Ｙ軸×Ｚ軸） | ２，１００ｍｍ×１，５００ｍｍ×８５０ｍｍ |
| 距離 | 主軸端面からテーブル上面 | ｍａｘ：１，０２０ｍｍ ｍｉｎ：１７０ｍｍ |
| 門幅 | １，３００ｍｍ | |
| 主軸 | 主軸回転速度 | ３，０００ｍｉｎ－１ |
| 主軸端形状 | ＮＯ．５０ | |
| 送り速度 | 切削速度（自動） | ０～６，０００ｍｍ／ｍｉｎ |
| 切削速度（手動） | ０～４，０００ｍｍ／ｍｉｎ | |
| 早送り速度（Ｘ，Ｙ軸） | １２，０００ｍｍ／ｍｉｎ | |
| 早送り速度（Ｚ軸） | ８，０００ｍｍ／ｍｉｎ | |
| 電動機 | 主軸電動用 | ７．５／１１ｋＷ |
| 総電源容量 | ２４ＫＶＡ | |
| 据付 | 機械所要最大寸法（左右×前後×高さ） | ５，８１４ｍｍ×４，１００ｍｍ×２，８００ｍｍ |
| ＡＴＣ | 工具収納数 | ２４本 |

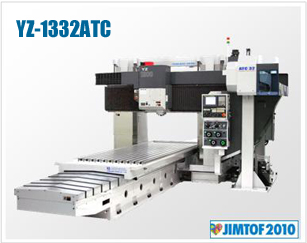

門形フライス盤
 |
◆ＡＴＣ搭載で段取り時間を大幅短縮 |
| ◆ＡＴＣは標準で３２本装備、オプションで６０本タイプも可能 | |
| ◆テーブル移動３２００ｍｍでワークサイズに柔軟に対応 | |
| ＹＺシリーズ初の門形フライス盤は、これまで同様加工ガイダンス・ＮＣどちらも搭載で、多種多様なワークに柔軟に対応。送りレバー、手動ハンドルでプログラムを全く使用せず、汎用機そのままの操作で加工できます。主軸頭潤滑油冷却装置を標準装備するなどの主軸熱対策は万全で、スチールからアルミニウムはもとより、ステンレスなど多くのワークに対応。ＡＴＣ搭載で更なる加工時間短縮が可能！テーブル移動３２００ｍｍで、コンパクトな構造ながらワークサイズにも柔軟に対応します。 |
◇YZ-1332ATC仕様
| テーブル | 作業面積 | ３，０００ｍｍ×１１２０ｍｍ |
| 最大積載質量（等分布） | 約４，０００ｋｇ | |
| 移動量 | ストローク（Ｘ軸×Ｙ軸×Ｚ軸） | ３，２００ｍｍ×１，５００ｍｍ×８５０ｍｍ |
| 距離 | 主軸端面からテーブル上面 | ｍａｘ：１，０２０ｍｍ ｍｉｎ：１７０ｍｍ |
| 門幅 | １，３００ｍｍ | |
| 主軸 | 主軸回転速度 | ３，０００ｍｉｎ－１ |
| 主軸端形状 | ＮＯ．５０ | |
| 送り速度 | 切削速度（自動） | ０～６，０００ｍｍ／ｍｉｎ |
| 切削速度（手動） | ０～４，０００ｍｍ／ｍｉｎ | |
| 早送り速度（Ｘ，Ｙ軸） | １２，０００ｍｍ／ｍｉｎ | |
| 早送り速度（Ｚ軸） | ８，０００ｍｍ／ｍｉｎ | |
| 電動機 | 主軸電動用 | ７．５／１１ｋＷ |
| 総電源容量 | ２４ＫＶＡ | |
| 据付 | 機械所要最大寸法（左右×前後×高さ） | ７，８００ｍｍ×４，１００ｍｍ×２，８００ｍｍ |
| ＡＴＣ | 工具収納数 | ３２本 |
